Absolute Maximalwerte
| Parameter | Symbol | Wert | Einheit |
| Eingangsspannung | VIN | -0.3~8 | V |
| Max. Ausgangsstrom | IOUT | 450 | mA |
| Betriebstemperatur | Topr | -40~85 | ℃ |
| Lagertemperatur | Tstg | -55~150 | ℃ |
| Gehäuse Bleilöttemperatur | Tsol | 260 | ℃ |
| Sperrschichttemperatur | Tj | -40~125 | ℃ |
Hinweis: Dies sind nur Belastungswerte. Belastungen, die den unter "Absolute Maximalwerte" angegebenen Bereich überschreiten, können zu erheblichen Schäden am Gerät führen. Der Betrieb dieses Geräts unter anderen als den in der Spezifikation aufgeführten Bedingungen wird nicht vorausgesetzt, und eine längere Aussetzung an extreme Bedingungen kann die Zuverlässigkeit des Geräts beeinträchtigen.
Elektrische Eigenschaften
Die folgenden Spezifikationen gelten für VOUT =3,3V, TA=25℃, sofern nicht anders angegeben.
| Parameter | Symbol | Testbedingungen | Min. | Typ. | Max. | Einheit |
| Eingangsspannung | VIN | 1.5 | — | 8 | V | |
| Leistungsbereich | VOUT | IOUT=1mA | -2 | VOUT | 2 | % |
| Ruhestrom | IQ | VOUT=3,3V, IOUT=0 | — | 0.45 | — | µA |
| Stromgrenze | ILIMIT | VIN=VDE=4.5V | — | 400 | — | mA |
| Rückfallspannung | VDROP | VOUT=3,3V, IOUT=100mA | — | 200 | — | mV |
| VOUT=3,3V, IOUT=200mA | — | 400 | — | mV | ||
| Linie Regulierung | △VLINE | VIN=2,7~5,5V, IOUT=1mA | — | 0.01 | 0.15 | %/V |
| Lastregelung | △VLOAD | VOUT=3,3V, IOUT=1~300mA | — | 200 | — | mV |
| Kurzer Strom | IKURZ | VDE=VIN, VOUT Kurzschluss gegen GND mit 1Ω | — | 35 | — | mA |
| Abschaltstrom | ISHDN | VDE=0V | — | — | 1 | µA |
| Rückweisungsrate der Stromversorgung | PSRR | VIN=5VDC+0.5VP-P F=1KHz, IOUT=10mA | 60 | dB | ||
| EN logische Hochspannung | VENH | VIN=5,5V, IOUT=1mA | 1.2 | — | VIN | V |
| EN logische Niederspannung | VENL | VIN=5,5V, VOUT=0V | — | — | 0.4 | V |
| EN Eingangsstrom | IDE | VDE= 0 bis 5,5 V | — | — | 1 | μA |
Informationen bestellen

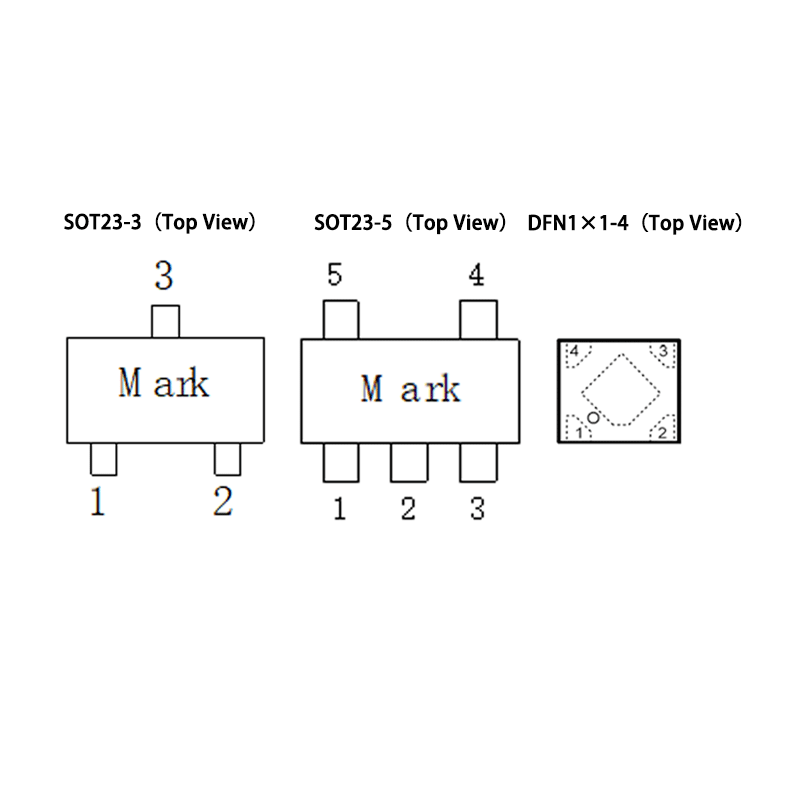

| Teil Nr. | Paket | Art der Verpackung | Geräte pro Beutel/Rolle |
| SSP7615-XXMR | SOT23-3 | Rolle | 3000 STCK./ROLLE |
| SSP7615-XXM5R | SOT23-5 | Rolle | 3000 STCK./ROLLE |
| SSP7615-XXDFR | DFN1×1-4 | Rolle | 10000PCS/REEL |
Hinweis: XX bedeutet 1,2V~5,0V in 0,1V Schritten. Zum Beispiel bedeutet 33, dass das Produkt 3,3 V ausgibt.
