Valores máximos absolutos
| Parámetro | Símbolo | Valor | Unidad |
| Entrada de tensión de alimentación | VIN | -0.3~18 | V |
| Temperatura de funcionamiento | Tamb | -40~85 | ℃ |
| Temperatura de almacenamiento | Tstg | -40~125 | ℃ |
Nota: Se trata sólo de valores nominales de tensión. Las tensiones que superen el rango especificado en "Valores nominales máximos absolutos" pueden provocar daños importantes en el dispositivo. El funcionamiento de este dispositivo en otras condiciones distintas de las indicadas en las especificaciones no está implícito y la exposición prolongada a condiciones extremas puede afectar a la fiabilidad del dispositivo.
Características eléctricas
H72XX-1 para cualquier tipo de salida (Ta=25℃)
| Parámetro | Símbolo | Condiciones de la prueba | Min. | Tipo. | Max. | Unidad |
| Tensión de salida | VOUT | VEN=VOUT+1V 1,0mA≤IOUT≤30mA | VOUT×0.98 | – | VOUT×1.02 | V |
| Corriente de salida | IOUT | VEN - VOUT=1V | – | 400 | – | mA |
| Bajo abandono | Vdrop | Consulte la siguiente tabla | ||||
| Regulación de líneas |  | 1,6V≤VEN≤8V IOUT=100mA | – | 0.05 | 0.2 | %/V |
| Regulación de la carga | ΔVOUT | VEN=VOUT+1V 1,0mA≤IOUT≤100mA | – | 12 | 30 | mV |
| Tensión de salida Coeficiente de temperatura |  | IOUT=30 mA 0℃≤Ta≤70℃ | – | ±100 | – | ppm/℃ |
| PSRR | PSRR | F=1KHz VEN=VOUT+1V | – | 40 | – | dB |
| Corriente de alimentación | Emis1 | – | – | 1 | 2 | uA |
| Tensión de entrada | VEN | 3.5 | – | 15 | V | |
Información sobre pedidos

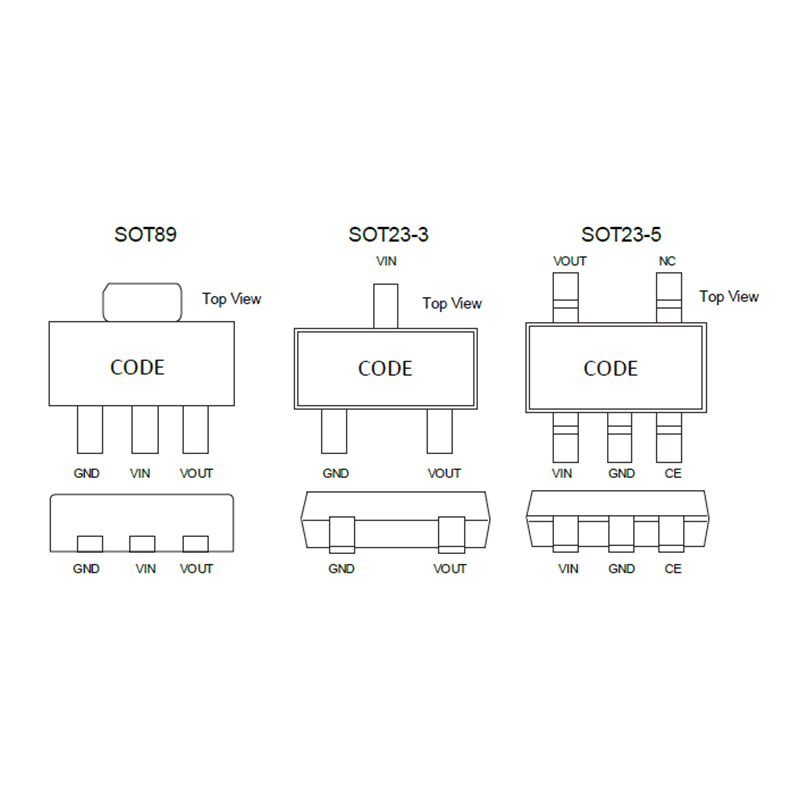

| Nº de pieza | Paquete | Forma de envasado | Dispositivos por bolsa/bobina |
| H72XX-1PX | SOT89 | Carrete | 1000PCS/carrete |
| H72XX-1MX | SOT23-3 | Carrete | 3000PCS/carrete |
| H72XX-1M5X | SOT23-5 | Carrete | 3000PCS/carrete |
