Deskripsi Singkat:

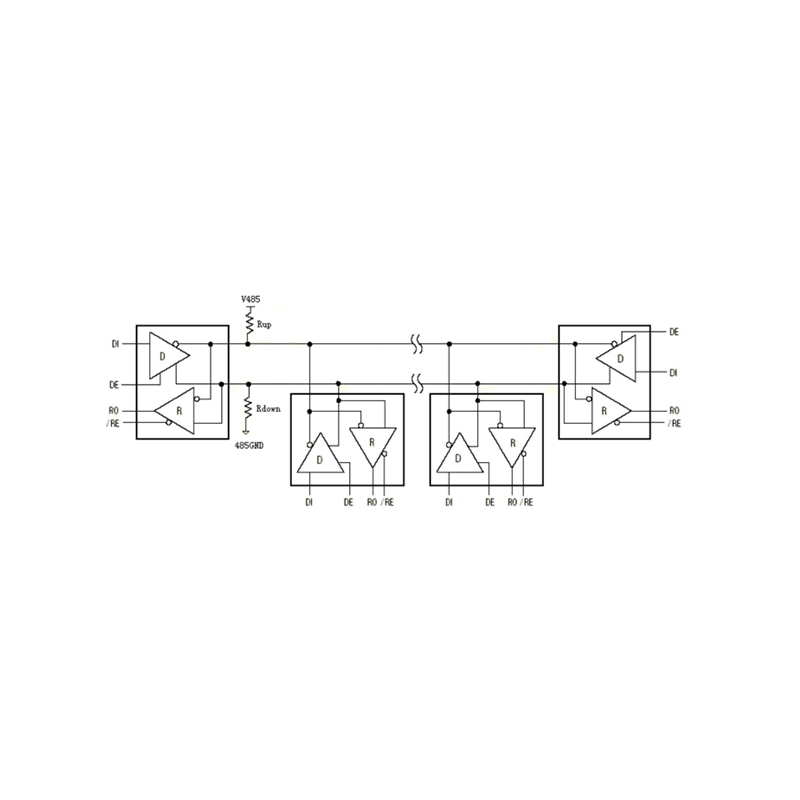

SSP485N adalah transceiver kecepatan tinggi setengah dupleks untuk komunikasi RS-485. IC berisi satu driver dan satu penerima, memiliki fungsi adaptif. SSP485N memiliki sirkuit yang aman dari kegagalan, memastikan output penerima tingkat tinggi yang logis ketika input penerima terbuka atau pendek. Penerima SSP485N memiliki impedansi input beban 1/8 unit, memungkinkan hingga 256 perangkat dapat dipasang ke bus.

Tags: Sirkuit komunikasi, Transceiver Daya Rendah, MBUS, Transceiver Bus Meteran, penerima, Transceiver RS-485, transceiver

Detail Produk

Fitur

Perlindungan ESD pin I/O: +15kV HBM IEC 61000-4-2

Pin lainnya memiliki perlindungan ESD level 3:> + 8kV HBM

Beban unit pecahan memungkinkan hingga 256 perangkat di bus
Fungsi koneksi adaptif: komunikasi koneksi balik port komunikasi A dan B direalisasikan, waktu pengenalan polaritas adalah 78ms
Tegangan operasi: +5V (Khas.)
Arus operasi mode pematian arus rendah: 1nA
Fungsi pembatas arus dan pematian termal dapat digunakan untuk perlindungan beban berlebih pada driver

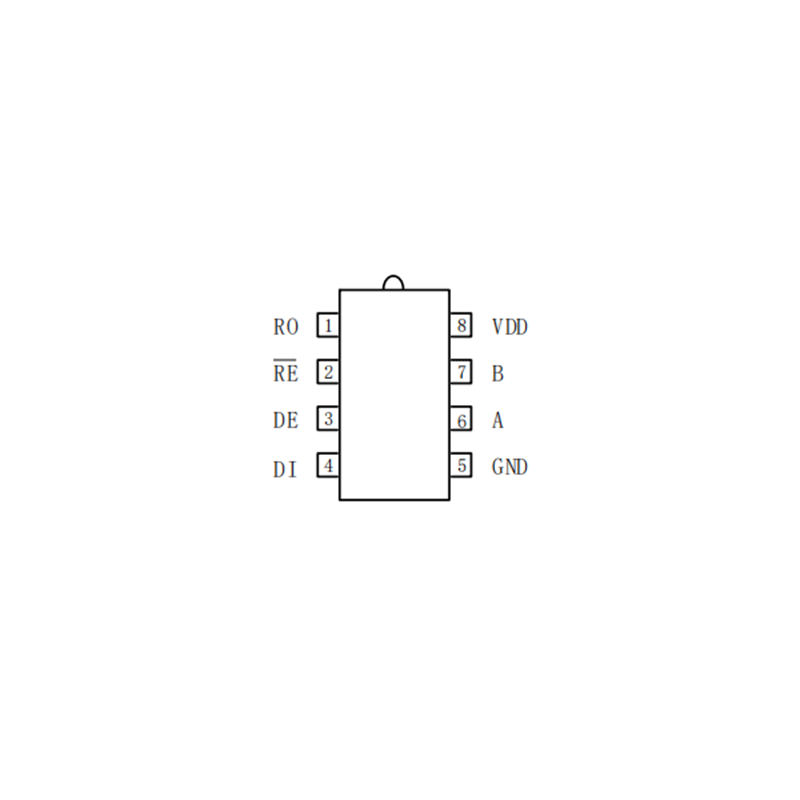

Paket SOP8

Aplikasi

Instrumen cerdas
Kontrol proses industri
Jaringan otomatisasi gedung
Kontrol motor

Tabel parameter

Peringkat Maksimum Mutlak

Kecuali ditentukan lain, Tamb= 25 ℃

Parameter	Simbol	Nilai	Unit
Tegangan Suplai	V_DD	-0.3~7	V
Tegangan Input / Output	V_MASUK/V_OUT	GND-0.3 ~ V_DD+0.3	V
Tegangan Input / Output A/B	V_INA/B/V_OUTA/B	-13~15	V
Suhu Pengoperasian	T_amb	-40~85	℃
Suhu Penyimpanan	T_stg	-65~150	℃

Karakteristik Listrik DC

Kecuali ditentukan lain, VDD = 5V ± 5%, Tamb = 25 ℃

Parameter	Simbol	Kondisi Pengujian			Min	Ketik	Max	Unit
Tegangan operasi	V_CC				4.5		5.5	V
Sopir
Output driver diferensial	V_OD1	Tidak ada beban					5	V
Output driver diferensial	V_OD2	R = 50Ω⁽¹⁾			2.0	3.5		V
Output driver diferensial	V_OD2	R = 27Ω⁽¹⁾			1.5	2.7		V
Perubahan besaran tegangan output diferensial driver untuk status output komplementer	ΔV_OD	R = 50Ω atau 27Ω⁽¹⁾				0.01	0.2	V
Tegangan output mode umum driver	V_OC	R = 50Ω atau 27Ω⁽¹⁾				2.2		V
Perubahan besaran tegangan output mode umum driver untuk status output komplementer	ΔV_OC	R = 50Ω atau 27Ω⁽¹⁾				0.01	0.2	V
Masukkan tegangan tinggi	V_IH1	DE 、、DI			2.0			V
Masukkan tegangan rendah	V_IL1	DE 、、DI					0.8	V
Arus masukan	I_IN1	DE 、、DI			-2		2	mA
Arus masukan (A, B)	I_IN2	DE = GND, V_DD=GND atau 5.25V		Vin = 12V			75	mA
Arus masukan (A, B)	I_IN2	DE = GND, V_DD=GND atau 5.25V		Vin = -7V			-75	mA
Arus hubung singkat pengemudi	I_OD1	-7V≤V_OUT≤V_DD			-250			mA
		0V≤V_OUT≤12V					250	mA
		0V≤V_OUT≤V_DD			±25			mA
Penerima
Tegangan ambang batas diferensial	V_TH	-7V≤V_CM≤12V			-100	-50	100	mV
tegangan histeresis masukan	ΔV_TH					25		mV
keluaran tegangan tinggi	V_OH	I_O= -4mA, V_ID=-50mV			4.5			V
keluaran tegangan rendah	V_OL	I_O= 4mA, V_ID=-200mV					0.2	V
Arus keluaran 3 status (impedansi tinggi) pada penerima	I_OZR	0.4V≤V_O≤2.4V					±1	mA
resistensi input	R_MASUK	-7V≤V_CM≤12V			96			kΩ
Arus hubung singkat penerima	I_OSR	0V≤V_RO≤V_DD			±7		±95	mA
Pasokan Saat Ini	I_CC	Tidak ada beban, tidak ada beban=DI = GND atau V_DD	DE = V_DD			520	600	mA
Pasokan Saat Ini	I_CC	Tidak ada beban, tidak ada beban=DI = GND atau V_DD	DE = GND			430	600	mA
Waktu Diskriminasi Polaritas	Tdtect					78		ms

Karakteristik transmisi

Kecuali ditentukan lain, VDD = 5V ± 5%, Tamb = 25 ℃

Parameter	Simbol	Kondisi Pengujian	Min.	Ketik.	Max.	Unit
Masukan Driver ke Keluaran	t_DPLH	R_BERBEDA=54Ω, C_L1=C_L2= 100pF⁽²⁾		34	60	ns
Masukan Driver ke Keluaran	t_DPHL	R_BERBEDA=54Ω, C_L1=C_L2= 100pF⁽²⁾		34	60	ns
\|t_DPLH-t_DPHL\|	t_DSKEW	R_BERBEDA=54Ω, CL1 = CL2 = 100pF⁽²⁾		-2.5	±10	ns
Waktu Naik atau Turun Pengemudi	t_DR,t_DF	R_BERBEDA=54Ω, C_L1=C_L2= 100pF⁽²⁾		14	25	ns
Kecepatan Data Maksimum	f_MAX		500			kbps
Pengemudi Mengaktifkan ke Output Tinggi	t_DZH	C_L= 100pF, S2 ditutup⁽³⁾			150	ns
Pengemudi Mengaktifkan ke Output Rendah	t_DZL	C_L= 100pF, S1 ditutup⁽³⁾			150	ns
Waktu Penonaktifan Pengemudi dari Rendah	t_DLZ	C_L=15pF, S1 ditutup⁽³⁾			100	ns
Waktu Penonaktifan Pengemudi dari Rendah	t_DHZ	C_L= 15pF, S2 ditutup⁽³⁾			100	ns
Input Penerima ke Output	t_RPLH	\|V_ID\|≥2.0V Waktu Naik atau Turun ≤15ns⁽⁴⁾		127	200	ns
Input Penerima ke Output	t_RPHL	\|V_ID\|≥2.0V Waktu Naik atau Turun ≤15ns⁽⁴⁾		127	200	ns
\|t_RPLH-t_RPHL\|	t_RSKD	\|V_ID\|≥2.0V Waktu Naik atau Turun ≤15ns⁽⁴⁾		3	±30	ns
Penerima Diaktifkan ke Output Rendah	t_RZL	C_L= 100pF, S1 ditutup⁽⁵⁾		20	50	ns
Penerima Diaktifkan ke Output Tinggi	t_RZH	C_L= 100pF, S2 ditutup⁽⁵⁾		20	50	ns
Waktu Penonaktifan Penerima dari Rendah	t_RLZ	C_L= 100pF, S1 ditutup⁽⁵⁾		20	50	ns
Waktu Penonaktifan Penerima dari Tinggi	t_RHZ	C_L= 100pF, S2 ditutup⁽⁵⁾		20	50	ns

Catatan ： Catatan

Rangkaian uji ditunjukkan pada Gambar 1
Rangkaian uji ditunjukkan pada Gambar 2
Rangkaian uji ditunjukkan pada Gambar 3
Rangkaian uji ditunjukkan pada Gambar 4
Rangkaian uji ditunjukkan pada Gambar 5
