Deskripsi Singkat:

Seri H73XX-A adalah satu set regulator tegangan tinggi berdaya rendah tiga terminal yang diimplementasikan dalam teknologi CMOS. Mereka memungkinkan tegangan input setinggi 18V. Seri ini memiliki fitur arus diam yang sangat rendah yang biasanya 2μA. Mereka tersedia dengan beberapa tegangan output tetap mulai dari 1.5V hingga 5.0V. Teknologi CMOS memastikan penurunan tegangan yang rendah dan arus diam yang rendah. Meskipun dirancang terutama sebagai regulator tegangan tetap, perangkat ini dapat digunakan dengan komponen eksternal untuk mendapatkan tegangan dan arus variabel.

Tags: LDO di Perangkat yang Dapat Dipakai, LDO Daya Rendah, Manajemen Daya

Detail Produk

Fitur

Konsumsi daya rendah
Penurunan tegangan rendah
Koefisien suhu rendah
Arus diam sangat rendah: 2μA (ketik.)
Tegangan input tinggi (hingga 15V)
Arus keluaran maksimum: 250mA
Akurasi tegangan keluaran: toleransi ± 2%

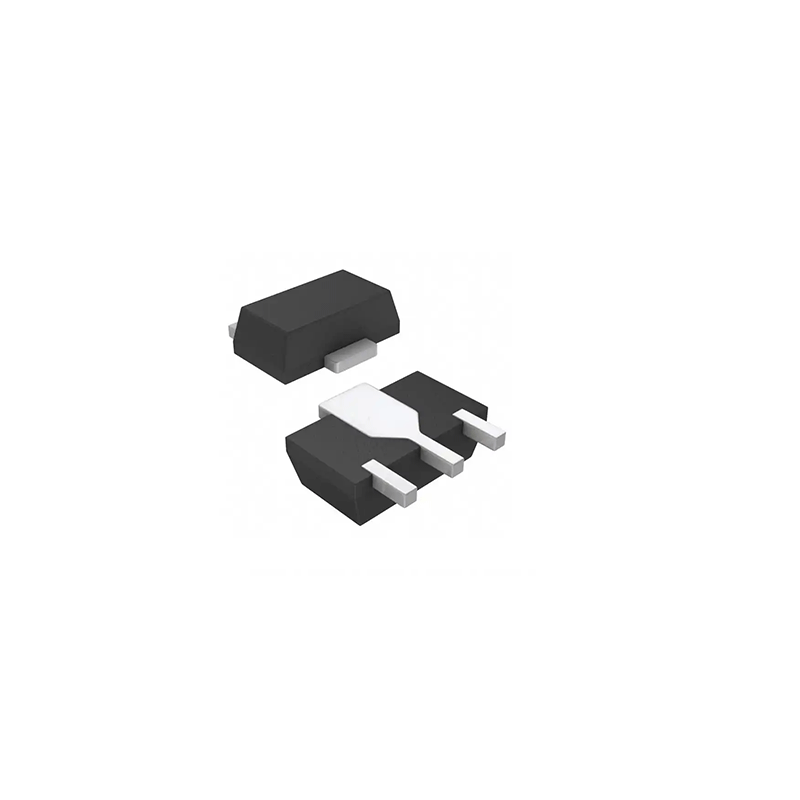

Paket TO92, SOT89, SOT23 dan SOT23-3

Aplikasi

Peralatan bertenaga baterai
Peralatan komunikasi
Peralatan Audio/Video

Tabel parameter

Peringkat Maksimum Mutlak

Parameter	Simbol	Nilai	Unit
Masukan Tegangan Suplai	VIN	-0.3~18	V
Suhu Pengoperasian	Tamb	-30~85	℃
Suhu Penyimpanan	Tstg	-50~125	℃

Catatan: Ini adalah peringkat tegangan saja. Tegangan yang melebihi kisaran yang ditentukan dalam "Peringkat Maksimum Mutlak" dapat menyebabkan kerusakan substansial pada perangkat. Pengoperasian fungsional perangkat ini pada kondisi lain di luar yang tercantum dalam spesifikasi tidak tersirat dan pemaparan yang terlalu lama pada kondisi ekstrem dapat mempengaruhi keandalan perangkat.

Karakteristik Listrik

H7315-A, Tipe Output + 1.5V

Parameter	Simbol	Kondisi Pengujian		Min.	Ketik.	Max.	Unit
Parameter	Simbol	V_MASUK	Ketentuan	Min.	Ketik.	Max.	Unit
Tegangan Keluaran	V_OUT	3.5V	I_OUT= 40mA	1.470	1.500	1.530	V
Arus Keluaran	I_OUT	3.5V	–	–	250	–	mA
Regulasi Beban	ΔV_OUT	3.5V	1mA≤I_OUT≤60mA	–	45	90	mV
Penurunan Tegangan (Catatan)	V_DIF	–	I_OUT= 40mA ΔV_OUT=2%	–	100	–	mV
Konsumsi Saat Ini	I_SS	3.5V	Tidak ada beban	–	2.0	3.0	μA
Peraturan Jalur		–	2.5V≤V_MASUK≤12V I_OUT= 40mA	–	0.2	–	%/V
Tegangan Input	V_MASUK	–	–	–	–	15	V
Koefisien Suhu		3.5V	I_OUT= 40mA -40 ℃ <Ta <85 ℃	–	±0.5	–	mV/℃

Catatan: Tegangan putus didefinisikan sebagai tegangan input dikurangi tegangan output yang menghasilkan perubahan 2% pada tegangan output dari nilai pada VIN = VOUT+2V dengan beban tetap.

H7318-A, Tipe Output + 1.8V

Parameter	Simbol	Kondisi Pengujian		Min.	Ketik.	Max.	Unit
Parameter	Simbol	V_MASUK	Ketentuan	Min.	Ketik.	Max.	Unit
Tegangan Keluaran	V_OUT	3.8V	I_OUT= 40mA	1.764	1.800	1.836	V
Arus Keluaran	I_OUT	3.8V	–	–	250	–	mA
Regulasi Beban	ΔV_OUT	3.8V	1mA≤I_OUT≤60mA	–	45	90	mV
Penurunan Tegangan (Catatan)	V_DIF	–	I_OUT= 40mA ΔV_OUT=2%	–	100	–	mV
Konsumsi Saat Ini	I_SS	3.8V	Tidak ada beban	–	2.0	3.0	μA
Peraturan Jalur		–	2.8V≤V_MASUK≤12V I_OUT= 40mA	–	0.2	–	%/V
Tegangan Input	V_MASUK	–	–	–	–	15	V
Koefisien Suhu		3.8V	I_OUT= 40mA -40 ℃ <Ta <85 ℃	–	±0.5	–	mV/℃

H7325-A, + 2.5V Jenis Keluaran

Parameter	Simbol	Kondisi Pengujian		Min.	Ketik.	Max.	Unit
Parameter	Simbol	V_MASUK	Ketentuan	Min.	Ketik.	Max.	Unit
Tegangan Keluaran	V_OUT	4.5V	I_OUT= 40mA	2.450	2.500	2.550	V
Arus Keluaran	I_OUT	4.5V	–	–	250	–	mA
Regulasi Beban	ΔV_OUT	4.5V	1mA≤I_OUT≤60mA	–	45	90	mV
Penurunan Tegangan (Catatan)	V_DIF	–	I_OUT= 40mA ΔV_OUT=2%	–	100	–	mV
Konsumsi Saat Ini	I_SS	4.5V	Tidak ada beban	–	2.0	3.0	μA
Peraturan Jalur		–	3.5V≤V_MASUK≤12V I_OUT= 40mA	–	0.2	–	%/V
Tegangan Input	V_MASUK	–	–	–	–	15	V
Koefisien Suhu		4.5V	I_OUT= 40mA -40 ℃ <Ta <85 ℃	–	±0.5	–	mV/℃

Catatan: Tegangan putus didefinisikan sebagai tegangan input dikurangi tegangan output yang menghasilkan perubahan 2% pada tegangan output dari nilai pada VIN = VOUT+2V dengan beban tetap.

H7328-A, + Tipe Output 2.8V

Parameter	Simbol	Kondisi Pengujian		Min.	Ketik.	Max.	Unit
Parameter	Simbol	V_MASUK	Ketentuan	Min.	Ketik.	Max.	Unit
Tegangan Keluaran	V_OUT	4.8V	I_OUT= 40mA	2.744	2.800	2.856	V
Arus Keluaran	I_OUT	4.8V	–	–	250	–	mA
Regulasi Beban	ΔV_OUT	4.8V	1mA≤I_OUT≤60mA	–	45	90	mV
Penurunan Tegangan (Catatan)	V_DIF	–	I_OUT= 40mA ΔV_OUT=2%	–	100	–	mV
Konsumsi Saat Ini	I_SS	4.8V	Tidak ada beban	–	2.0	3.0	μA
Peraturan Jalur		–	3.8V≤V_MASUK≤12V I_OUT= 40mA	–	0.2	–	%/V
Tegangan Input	V_MASUK	–	–	–	–	15	V
Koefisien Suhu		4.8V	I_OUT= 40mA -40 ℃ <Ta <85 ℃	–	±0.5	–	mV/℃

Catatan: Tegangan putus didefinisikan sebagai tegangan input dikurangi tegangan output yang menghasilkan perubahan 2% pada tegangan output dari nilai pada VIN = VOUT+2V dengan beban tetap.

H7330-A, + 3.0V Jenis Keluaran

Parameter	Simbol	Kondisi Pengujian		Min.	Ketik.	Max.	Unit
Parameter	Simbol	V_MASUK	Ketentuan	Min.	Ketik.	Max.	Unit
Tegangan Keluaran	V_OUT	5V	I_OUT= 40mA	2.940	3.000	3.060	V
Arus Keluaran	I_OUT	5V	–	–	250	–	mA
Regulasi Beban	ΔV_OUT	5V	1mA≤I_OUT≤80mA	–	45	90	mV
Penurunan Tegangan (Catatan)	V_DIF	–	I_OUT= 40mA ΔV_OUT=2%	–	100	–	mV
Konsumsi Saat Ini	I_SS	5V	Tidak ada beban	–	2.0	3.0	μA
Peraturan Jalur		–	4V≤V_MASUK≤12V I_OUT= 40mA	–	0.2	–	%/V
Tegangan Input	V_MASUK	–	–	–	–	15	V
Koefisien Suhu		5V	I_OUT= 40mA -40 ℃ <Ta <85 ℃	–	±0.5	–	mV/℃

Catatan: Tegangan putus didefinisikan sebagai tegangan input dikurangi tegangan output yang menghasilkan perubahan 2% pada tegangan output dari nilai pada VIN = VOUT+2V dengan beban tetap.

H7333-A, + Tipe Output 3.3V

Parameter	Simbol	Kondisi Pengujian		Min.	Ketik.	Max.	Unit
Parameter	Simbol	V_MASUK	Ketentuan	Min.	Ketik.	Max.	Unit
Tegangan Keluaran	V_OUT	5.3V	I_OUT= 40mA	3.234	3.300	3.366	V
Arus Keluaran	I_OUT	5.3V	–	–	250	–	mA
Regulasi Beban	ΔV_OUT	5.3V	1mA≤I_OUT≤80mA	–	45	90	mV
Penurunan Tegangan (Catatan)	V_DIF	–	I_OUT= 40mA ΔV_OUT=2%	–	100	–	mV
Konsumsi Saat Ini	I_SS	5.3V	Tidak ada beban	–	2.0	3.0	μA
Peraturan Jalur		–	4.3V≤V_MASUK≤12V I_OUT= 40mA	–	0.2	–	%/V
Tegangan Input	V_MASUK	–	–	–	–	15	V
Koefisien Suhu		5.3V	I_OUT= 40mA -40 ℃ <Ta <85 ℃	–	±0.5	–	mV/℃

Catatan: Tegangan putus didefinisikan sebagai tegangan input dikurangi tegangan output yang menghasilkan perubahan 2% pada tegangan output dari nilai pada VIN = VOUT+2V dengan beban tetap.

H7336-A, + Tipe Output 3.6V

Parameter	Simbol	Kondisi Pengujian		Min.	Ketik.	Max.	Unit
Parameter	Simbol	V_MASUK	Ketentuan	Min.	Ketik.	Max.	Unit
Tegangan Keluaran	V_OUT	5.6V	I_OUT= 40mA	3.528	3.600	3.672	V
Arus Keluaran	I_OUT	5.6V	–	–	250	–	mA
Regulasi Beban	ΔV_OUT	5.6V	1mA≤I_OUT≤80mA	–	45	90	mV
Penurunan Tegangan (Catatan)	V_DIF	–	I_OUT= 40mA ΔV_OUT=2%	–	80	–	mV
Konsumsi Saat Ini	I_SS	5.6V	Tidak ada beban	–	2.0	3.0	μA
Peraturan Jalur		–	4.6V≤V_MASUK≤12V I_OUT= 40mA	–	0.2	–	%/V
Tegangan Input	V_MASUK	–	–	–	–	15	V
Koefisien Suhu		5.6V	I_OUT= 40mA -40 ℃ <Ta <85 ℃	–	±0.5	–	mV/℃

Catatan: Tegangan putus didefinisikan sebagai tegangan input dikurangi tegangan output yang menghasilkan perubahan 2% pada tegangan output dari nilai pada VIN = VOUT+2V dengan beban tetap.

H7340-A, + Tipe Output 4.0V

Parameter	Simbol	Kondisi Pengujian		Min.	Ketik.	Max.	Unit
Parameter	Simbol	V_MASUK	Ketentuan	Min.	Ketik.	Max.	Unit
Tegangan Keluaran	V_OUT	6.0V	I_OUT= 40mA	3.920	4.000	4.080	V
Arus Keluaran	I_OUT	6.0V	–	–	250	–	mA
Regulasi Beban	ΔV_OUT	6.0V	1mA≤I_OUT≤80mA	–	45	90	mV
Penurunan Tegangan (Catatan)	V_DIF	–	I_OUT= 40mA ΔV_OUT=2%	–	80	–	mV
Konsumsi Saat Ini	I_SS	6.0V	Tidak ada beban	–	2.0	3.0	μA
Peraturan Jalur		–	5V≤V_MASUK≤12V I_OUT= 40mA	–	0.2	–	%/V
Tegangan Input	V_MASUK	–	–	–	–	15	V
Koefisien Suhu		6.0V	I_OUT= 40mA -40 ℃ <Ta <85 ℃	–	±0.5	–	mV/℃

Catatan: Tegangan putus didefinisikan sebagai tegangan input dikurangi tegangan output yang menghasilkan perubahan 2% pada tegangan output dari nilai pada VIN = VOUT+2V dengan beban tetap.

H7344-A, + Tipe Output 4.4V

Parameter	Simbol	Kondisi Pengujian		Min.	Ketik.	Max.	Unit
Parameter	Simbol	V_MASUK	Ketentuan	Min.	Ketik.	Max.	Unit
Tegangan Keluaran	V_OUT	6.4V	I_OUT= 40mA	4.312	4.400	4.488	V
Arus Keluaran	I_OUT	6.4V	–	–	250	–	mA
Regulasi Beban	ΔV_OUT	6.4V	1mA≤I_OUT≤80mA	–	45	90	mV
Penurunan Tegangan (Catatan)	V_DIF	–	I_OUT= 40mA ΔV_OUT=2%	–	80	–	mV
Konsumsi Saat Ini	I_SS	6.4V	Tidak ada beban	–	2.0	3.0	μA
Peraturan Jalur		–	5.4V≤V_MASUK≤12V I_OUT= 40mA	–	0.2	–	%/V
Tegangan Input	V_MASUK	–	–	–	–	15	V
Koefisien Suhu		6.4V	I_OUT= 40mA -40 ℃ <Ta <85 ℃	–	±0.5	–	mV/℃

Catatan: Tegangan putus didefinisikan sebagai tegangan input dikurangi tegangan output yang menghasilkan perubahan 2% pada tegangan output dari nilai pada VIN = VOUT+2V dengan beban tetap.

H7350-A, + Tipe Keluaran 5.0V

Parameter	Simbol	Kondisi Pengujian		Min.	Ketik.	Max.	Unit
Parameter	Simbol	V_MASUK	Ketentuan	Min.	Ketik.	Max.	Unit
Tegangan Keluaran	V_OUT	7V	I_OUT= 40mA	4.900	5.000	5.100	V
Arus Keluaran	I_OUT	7V	–	–	250	–	mA
Regulasi Beban	ΔV_OUT	7V	1mA≤I_OUT≤80mA	–	45	90	mV
Penurunan Tegangan (Catatan)	V_DIF	–	I_OUT= 40mA ΔV_OUT=2%	–	80	–	mV
Konsumsi Saat Ini	I_SS	7V	Tidak ada beban	–	2.0	3.0	μA
Peraturan Jalur		–	5.4V≤V_MASUK≤12V I_OUT= 40mA	–	0.2	–	%/V
Tegangan Input	V_MASUK	–	–	–	–	15	V
Koefisien Suhu		7V	I_OUT= 40mA -40 ℃ <Ta <85 ℃	–	±0.5	–	mV/℃

Catatan: Tegangan putus didefinisikan sebagai tegangan input dikurangi tegangan output yang menghasilkan perubahan 2% pada tegangan output dari nilai pada VIN = VOUT+2V dengan beban tetap.

Spesifikasi pesanan

Bagian No	Paket	Cara Pengemasan	Perangkat per kantong/gulungan
H73XX-ATX	TO92	Tas	1000PCS / tas
H73XX-APX	SOT89	Reel	1000PCS / reel
H73XX-ANX	SOT23	Reel	3000PCS / reel
H73XX-AMX	SOT23-3	Reel	3000PCS / reel
