Özellikler
Mutlak Maksimum Değerler
| Parametre | Değer | Birim |
| Giriş Gerilimi | -0.3 ~ 45 | V |
| VEN(1) | -0.3 ~ 30 | V |
| VDIŞARI | -0.3 ~ 7 | V |
| Depolama Sıcaklığı | -65 ~ 150 | ℃ |
| Kurşun Sıcaklığı (Lehimleme, 10 sn.). | 300 | ℃ |
| Bağlantı Sıcaklığı | -40 ~ 125 | ℃ |
| Çalışma Sıcaklığı | -30 ~ 80 | ℃ |
Not: Bunlar sadece gerilim değerleridir. "Mutlak Maksimum Değerler" altında belirtilen aralığı aşan gerilimler cihazda önemli hasara neden olabilir. Bu cihazın spesifikasyonda listelenenlerin ötesinde diğer koşullarda işlevsel olarak çalışması ima edilmemektedir ve aşırı koşullara uzun süre maruz kalması cihaz güvenilirliğini etkileyebilir.

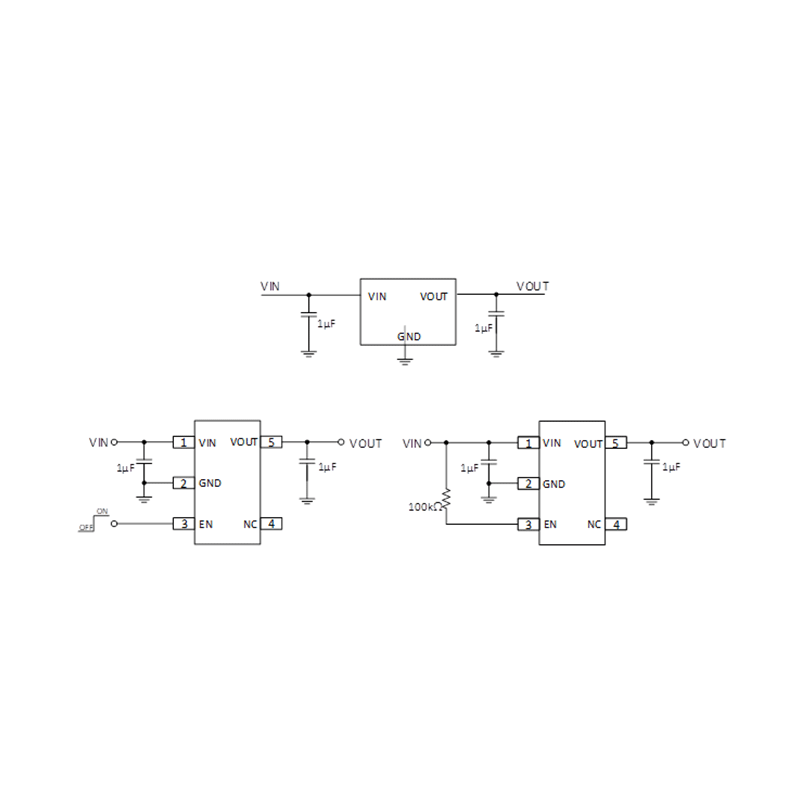

（1）EN pini VIN'e 100K direnç bağlayabilir.
Elektriksel Özellikler
Aşağıdaki özellikler, aksi belirtilmedikçe VIN=12V, IOUT=1mA, CIN=COUT=1uF, TJ=25℃ için geçerlidir.
| Parametre | Sembol | Test Koşulları | Min. | Tip. | Max. | Birim |
| Giriş Gerilimi | VİÇİNDE | 2.7 | — | 40 | V | |
| Çıkış Aralığı | VDIŞARI | 1.5 | — | 5.5 | V | |
| Çıkış Gerilimi Doğruluğu | ΔVDIŞARI | -2 | VDIŞARI | 2 | % | |
| Sessiz Akım | IQ | TJ=25℃ | — | 1.5 | 2.5 | µA |
| Akım Sınırı | ILİMİT | 270 | 320 | — | mA | |
| Bırakma Gerilimi | VDAMLA | IDIŞARI=100mA | — | 400 | — | mV |
| IDIŞARI=200mA | — | 1200 | — | mV | ||
| Hat Düzenlemesi | △VHAT | VİÇİNDE=VDIŞARI+1V ila 40V veya VİÇİNDE=5V ila 40V, eğer VDIŞARI<4V | — | 2 | 10 | mV |
| Yük Regülasyonu | △VYÜKLE | IDIŞARI=1mA ila 100mA | — | 0.25 | — | % |
| IDIŞARI=1mA ila 200mA | — | 1 | — | |||
| Güç Kaynağı Reddetme Oranı | PSRR | F=1KHz | — | 80 | — | dB |
| F=10KHz | — | 60 | — | |||
| EN mantıksal yüksek voltaj | VENH | 1.2 | — | — | V | |
| EN mantıksal düşük voltaj | VENL | — | — | 0.4 | V | |
| Termal Kapatma | TSD | — | 140 | — | ℃ | |
| Termal Kapatma Histerezisi | THY | — | 20 | — | ℃ |
Sipariş özellikleri
| Cihaz | Paket | Paketleme Şekli | Torba/makara başına cihazlar |
| H75HXXMR | SOT23-3 | Makara | 3000PCS/reel |
| H75HXXM5R | SOT23-5 | Makara | 3000PCS/reel |
| H75HXXPR | SOT89 | Makara | 1000 ADET/makara |
| H75HXXPBR | SOT89B | Makara | 1000 ADET/makara |
| H75HXXFR | SOT223 | Makara | 2500PCS/reel |
| H75HXXFBR | SOT223B | Makara | 2500PCS/reel |
| H75HXXDFR | DFN1*1-4 | Makara | 10000PCS/reel |
