Kısa Açıklama:

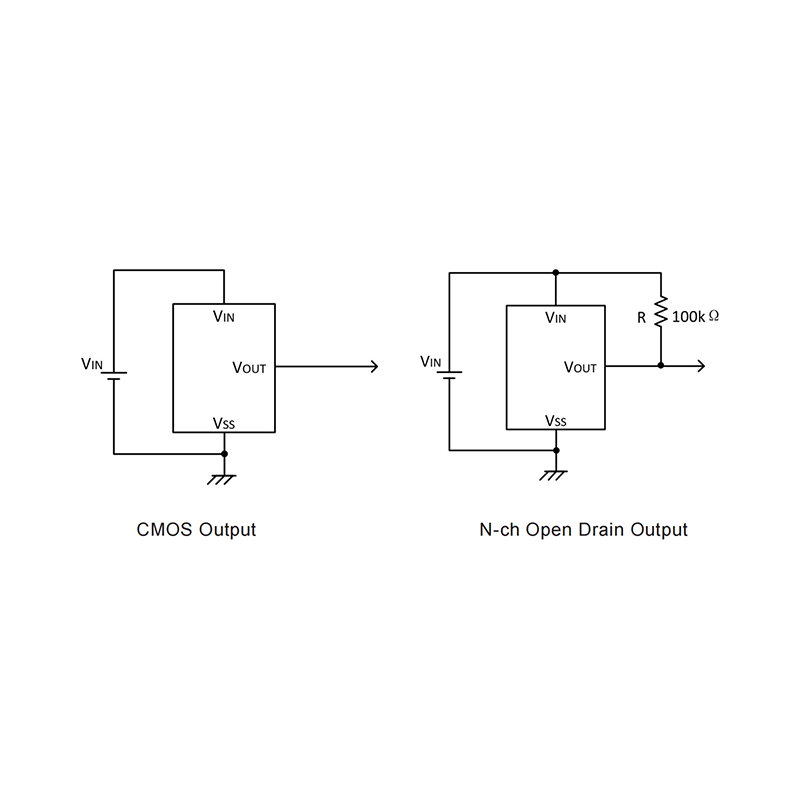

SSP61C serisi cihazlar, CMOS teknolojisinde uygulanan üç terminalli düşük güçlü voltaj dedektörlerinden oluşan bir settir. Serideki her voltaj dedektörü, 0,9V ile 5,0V arasında değişen belirli bir sabit voltajı algılar. Voltaj dedektörleri, yüksek hassasiyetli ve düşük güç tüketimli standart bir voltaj kaynağının yanı sıra bir karşılaştırıcı, histerezis devresi ve bir çıkış sürücüsünden (CMOS inverter veya NMOS open drain) oluşur. CMOS teknolojisi düşük güç tüketimi sağlar. Öncelikle sabit voltaj dedektörleri olarak tasarlanmış olmasına rağmen, bu cihazlar kullanıcı tarafından belirlenen eşik voltajlarını tespit etmek için harici bileşenlerle birlikte kullanılabilir.

Etiketler: Elektronik bileşen, Düşük Güç Gerilim Dedektörü, Güç Yönetimi, IC'yi sıfırla, Vlotaj tespit çipi, voltaj dedektörü

Ürün Detayı

Özellikler

Düşük güç tüketimi
Düşük sıcaklık katsayısı
Dahili histerezis karakteristiği
Yüksek giriş gerilimi (8V'a kadar)
Çıkış gerilimi doğruluğu: tolerans ±1% veya ±2%

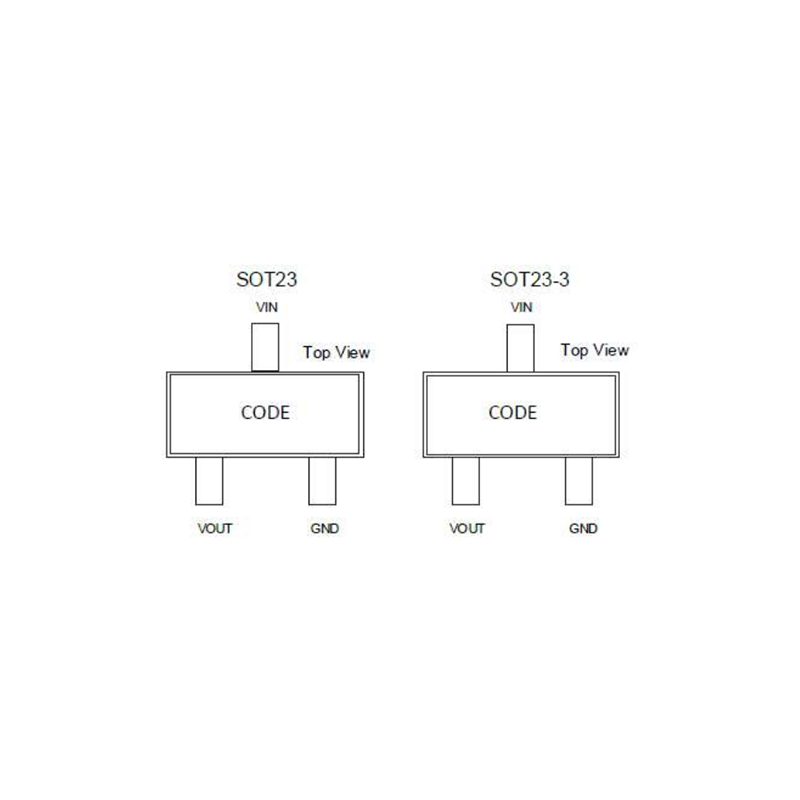

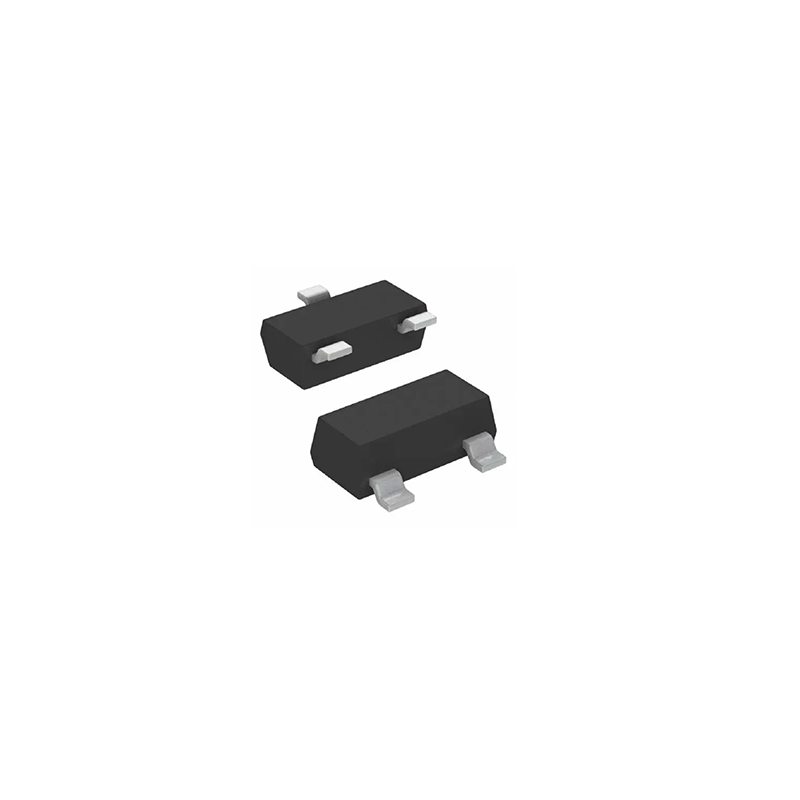

SOT23-3 ve SOT23 paketi

Uygulama

Akü kontrol cihazları
Seviye seçiciler
Elektrik kesintisi dedektörleri
Mikrobilgisayar sıfırlama
Pil bellek yedeklemesi
Uçucu olmayan RAM sinyal depolama koruyucuları

Parametre tablosu

Mutlak Maksimum Değerler

Parametre	Sembol	Değer	Birim
Besleme Gerilimi Girişi	VIN	-0.3~8.0	V
Çalışma Sıcaklığı	Tamb	-30~80	℃
Depolama Sıcaklığı	Tstg	-50~125	℃

Not: Bunlar yalnızca gerilim değerleridir. "Mutlak Maksimum Değerler" altında belirtilen aralığı aşan gerilimler cihazda önemli hasara neden olabilir. aşırı koşullara uzun süre maruz kalmak cihaz güvenilirliğini etkileyebilir.

Elektriksel Özellikler

Parametre	Sembol	Test Koşulları		Min.	Tip.	Max.	Birim
Algılama Gerilimi	VDET	VDF=0.8V~5.0V		VDF*0.98	VDF	VDF*1.02	V
Histerezis Genişliği	VHYS	–		0,02*VDET	0,05*VDET	0,10*VDET	V
İşletim Akımı	IDD	Vin=1,5V		–	0.7	2.3	μA
		Vin=2.0V		–	0.8	2.7
		Vin=3.0V		–	0.9	3.0
		Vin=4.0V		–	1.0	3.2
		Vin=5.0V		–	1.1	3.6
Çalışma Gerilimi	VDD	–		0.7	–	10	V
Çıkış Sink Akımı	IOL	2V	VOUT=0,2V	0.5	1	–	mA
Sıcaklık Katsayısı		-25℃<Ta<125℃		–	±100	–	ppm/℃

Sipariş Bilgileri

Parça No	Çıktı	Algılanabilir Gerilim	Hoşgörü	Paket	Makara başına cihaz
SSP61CC0901MR	CMOS	0.9V	±1%	SOT23-3 SOT23	3000 ADET
SSP61CN0901MR	NMOS	0.9V	±1%
SSP61CC0902MR	CMOS	0.9V	±2%
SSP61CN0902MR	NMOS	0.9V	±2%
...	...	...	...
SSP61CC2501MR	CMOS	2.5V	±1%
SSP61CN2501MR	NMOS	2.5V	±1%
SSP61CC2502MR	CMOS	2.5V	±2%
SSP61CN2502MR	NMOS	2.5V	±2%
...	...	...	...
SSP61CC2801MR	CMOS	2.8V	±1%
SSP61CN2801MR	NMOS	2.8V	±1%
SSP61CC2802MR	CMOS	2.8V	±2%
SSP61CN2802MR	NMOS	2.8V	±2%
...	...	...	...
SSP61CC3001MR	CMOS	3.0V	±1%
SSP61CN3001MR	NMOS	3.0V	±1%
SSP61CC3002MR	CMOS	3.0V	±2%
SSP61CN3002MR	NMOS	3.0V	±2%
...	...	...	...
SSP61CC5001MR	CMOS	5.0V	±1%
SSP61CN5001MR	NMOS	5.0V	±1%
SSP61CC5002MR	CMOS	5.0V	±2%
SSP61CN5002MR	NMOS	5.0V	±2%
