Mutlak Maksimum Değerler
| Parametre | Sembol | Değer | Birim |
| Giriş Besleme Gerilimi | VİÇİNDE | 35 | V |
| Maks. Çıkış Akımı | IDIŞARI | 1500 | mA |
| Güç dağılımı | PD | Dahili olarak sınırlı | |
| Maksimum Bağlantı Sıcaklığı | Tj | -25~125 | ℃ |
| Depolama Sıcaklığı | Tstr | -65~125 | ℃ |
| Lehimleme Sıcaklığı ve Süresi | Tsol | 260 (Önerilen 10s) | ℃ |
Not: Mutlak maksimum değerler, ürünün fiziksel hasara uğrayabileceği nominal değerlerdir. Bu nedenle bu değerler hiçbir koşul altında aşılmamalıdır.
Elektriksel Özellikler

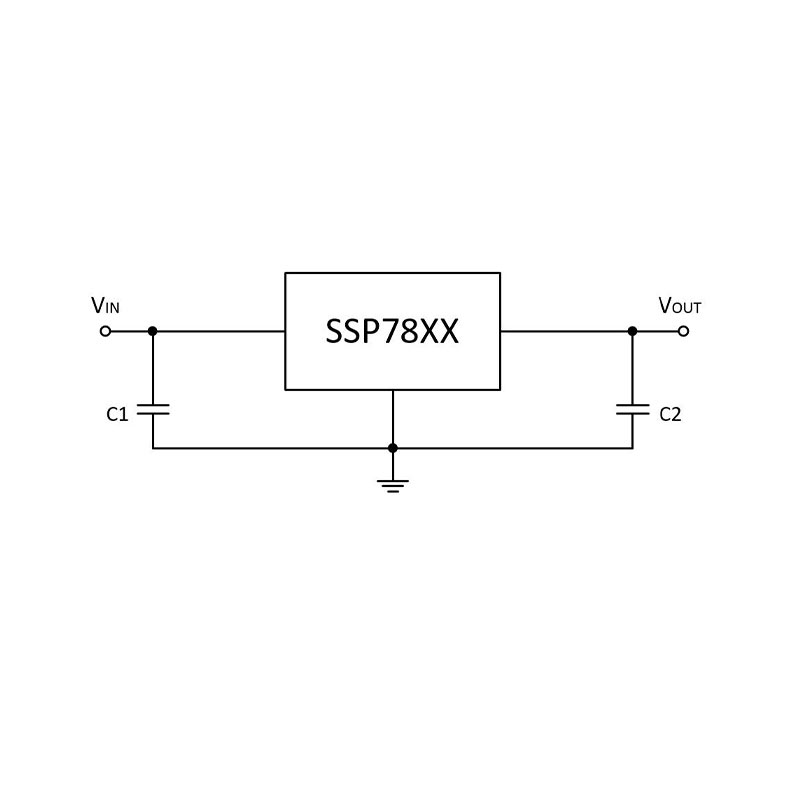

1、7805 (test devrelerine bakın ，TJ=-55 ila 150 ℃，VI =10V，IO=500mA，CI=0,33μF，CO=0,1μF, aksi belirtilmedikçe).
| Parametre | Sembol | Test Koşullar | Min. | Tip. | Max. | Birim | |
| Çıkış Gerilimi | VO | TJ=+25 ℃ | 4.8 | 5 | 5.2 | V | |
| IO=5mA ila 1A, PD≤15W, VI=8V ila 20V | 4.75 | 5 | 5.25 | V | |||
| Hat Düzenlemesi (Not 1) | ΔVO | TJ=+25 ℃ | VI=7V ila 25V | – | – | 100 | mV |
| VI=8V ila 12V | – | – | 50 | mV | |||
| Yük Regülasyonu (Not 1) | ΔVO | TJ=+25℃, IO=5mA ila 1.2A | – | – | 100 | mV | |
| TJ=+25℃, IO=250mA ila 750mA | – | – | 50 | mV | |||
| Sessiz Akım | IQ | TJ=+25 ℃ | – | 2 | 6 | mA | |
| Sessiz Akım Değişim | ΔIQ | IO=5mA ila 1A | – | – | 0.5 | mA | |
| VI=8V ila 25V | – | – | 1.5 | mA | |||
| Sessiz Akım Değişim | ΔVO/ΔT | IO=5mA | – | 0.6 | – | mV/℃ | |
| Kısa Devre Akımı | ISC | TJ=+25℃, VI=35V | – | 0.75 | 1.5 | A | |
Sipariş özellikleri

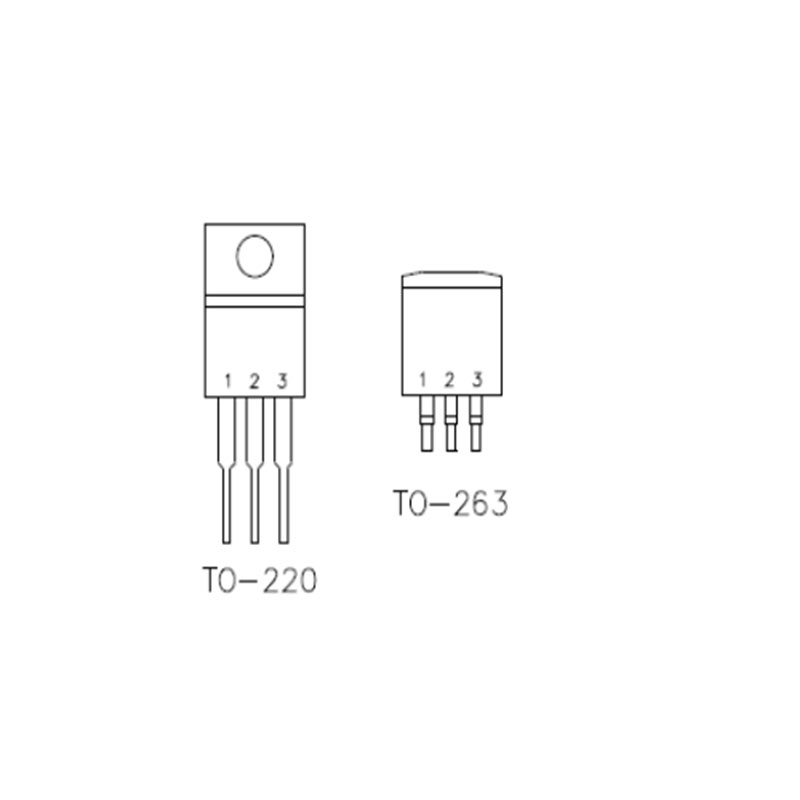

| Parça No | Paket | Paketleme Şekli | Torba/makara başına cihazlar |
| SSP78XXCV | TO220 | Tüp | 50 ADET/tüp |

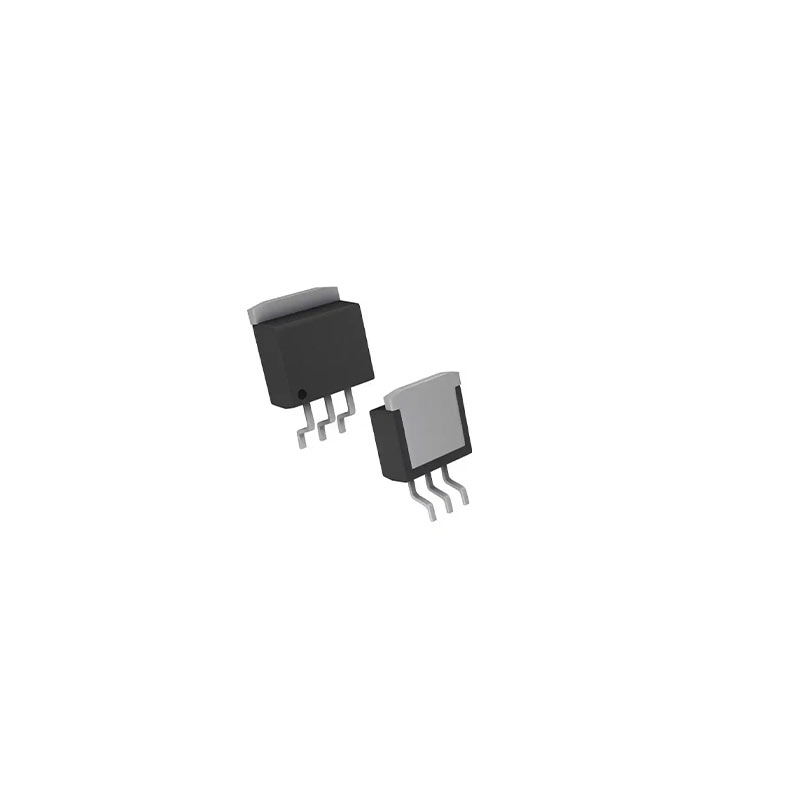

| SSP78XXCD | TO263 | Makara | 800PCS/reel |
Not: XX çıkış voltajını gösterir. Örneğin 05, ürünün 5,0V çıkış verdiği anlamına gelir.
